Cisco——VRRP基础实验

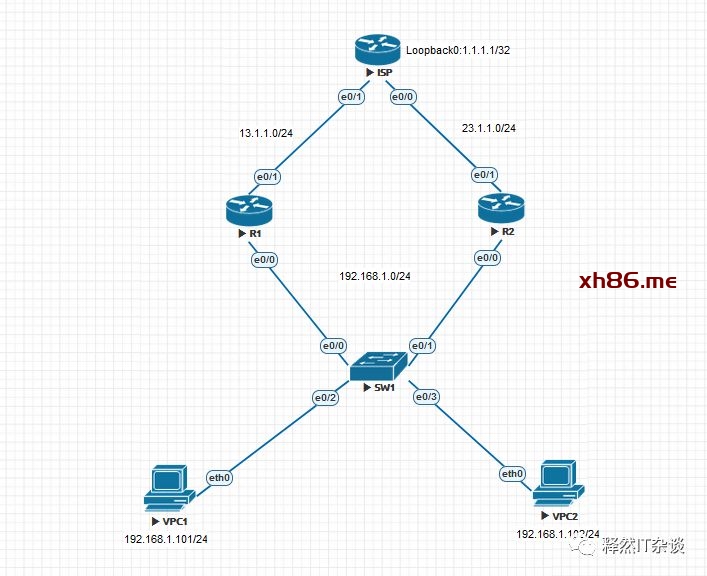

一、拓扑:




二、配置需求:

配置需求:

1、  按拓扑配置基础互联地址,在ISP设备上配置loopback0接口,地址为1.1.1.1/32.

2、  AR1AR2上配置NAT转换,访问外部网络。

3、  AR1AR2互联接口上配置VRRP,需要配置两个VRRP组,实现PC1PC2访问外部网络流量负载。

VRRP1配置需求:

     1VIP=192.168.1.254

     2)明文认证,密码为CCIE

     3)开启抢占,并配置抢占延时为10S

     4)配置AR1为组1Master

     5)在AR1上配置track SLA,目的地址为1.1.1.1。如果SLA失效,要求主备切换,AR2升级为MasterSLA正常后可以回切到AR1

VRRP2配置需求:

     1VIP=192.168.1.253

     2MD5认证,密码为CCNP

     3)开启抢占,并配置抢占延时为5S

     4)配置AR2为组2Master

     5)在AR2上配置track SLA,目的地址为1.1.1.1。如果SLA失效,要求主备切换,AR1升级为MasterSLA正常后可以回切到AR2

4PC1PC2分别配置网关为254253实现流量负载




三、配置过程:

1、  按拓扑配置基础互联地址,在ISP设备上配置loopback0接口,地址为1.1.1.1/32.

2、  AR1AR2上配置EASY IPNAT转换,访问外部网络。

R1:


R2:


3、  AR1AR2互联接口上配置VRRP,需要配置两个VRRP组,实现PC1PC2访问外部网络流量负载。

VRRP1配置需求:

    1VIP=192.168.1.254

     2)明文认证,密码为CCIE

     3)开启抢占,并配置抢占延时为10S

     4)配置AR1为组1Master

     5)在AR1上配置track SLA,目的地址为1.1.1.1如果SLA失效,要求主备切换,AR2升级为MasterSLA正常后可以回切到AR1

VRRP2配置需求:

     1VIP=192.168.1.253

     2MD5认证,密码为CCNP

     3)开启抢占,并配置抢占延时为5S

     4)配置AR2为组2Master

     5)在AR2上配置track SLA,目的地址为1.1.1.1如果SLA失效,要求主备切换,AR1升级为MasterSLA正常后可以回切到AR2

4PC1PC2分别配置网关为254253实现流量负载

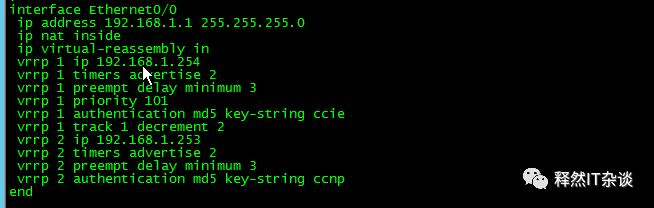

R1:

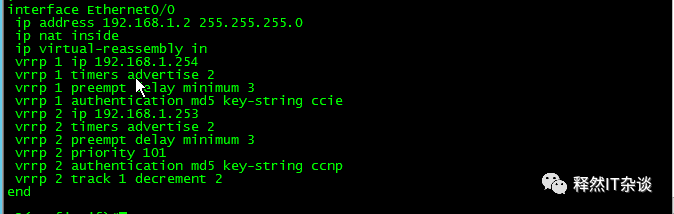

R2:

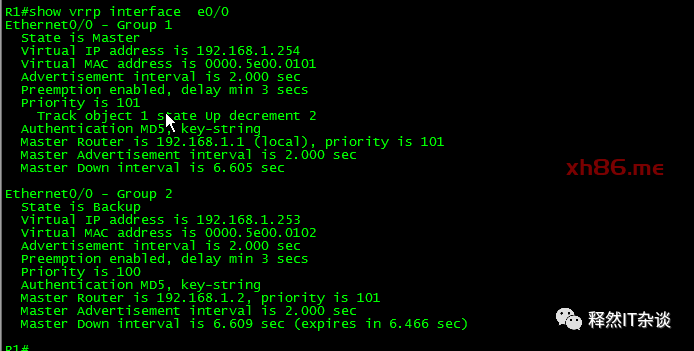

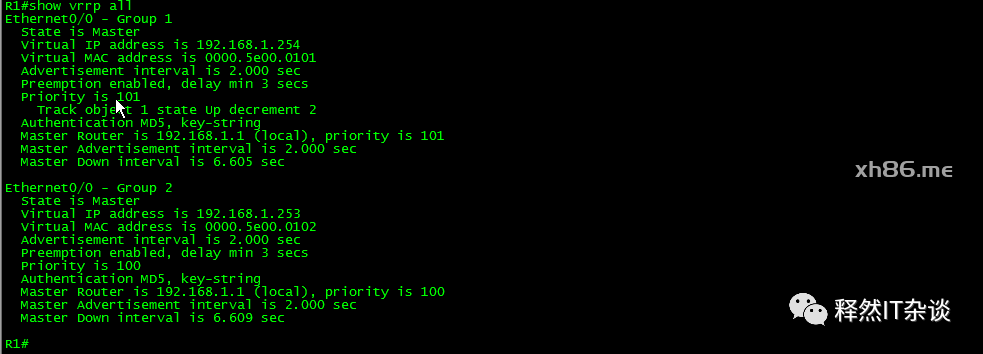

看vrrp状态:

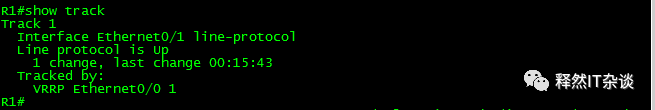

查看track情况:

4PC1PC2分别配置网关为254253实现流量负载

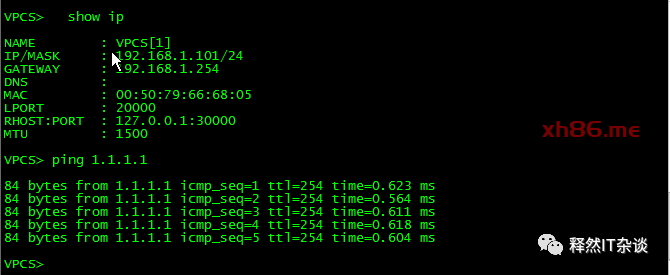

 PC1:

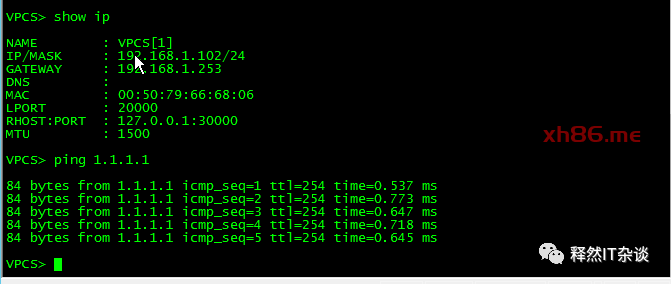

pc2:


5.查看nat转换情况

技术成就梦想

关注我们一起成长

更多精彩推荐,请关注我们

生活不止眼前的苟且,

还有课本里的诗和到不了的远方!


本篇文章来源于微信公众号: 释然IT杂谈
