前面发了一篇关于ADVPN（Auto Discovery Virtual Private Network，自动发现虚拟专用网络）的介绍文档（ADVPN和IPsec有啥关系？），可以看出，ADVPN的底层实现还是基于IPsec来的，只不过对相关技术实现和管理提出了新的要求。关于ADVPN要求的RFC文档是2013年9月正式发布的，但是对应的技术规范却没有正式文档。

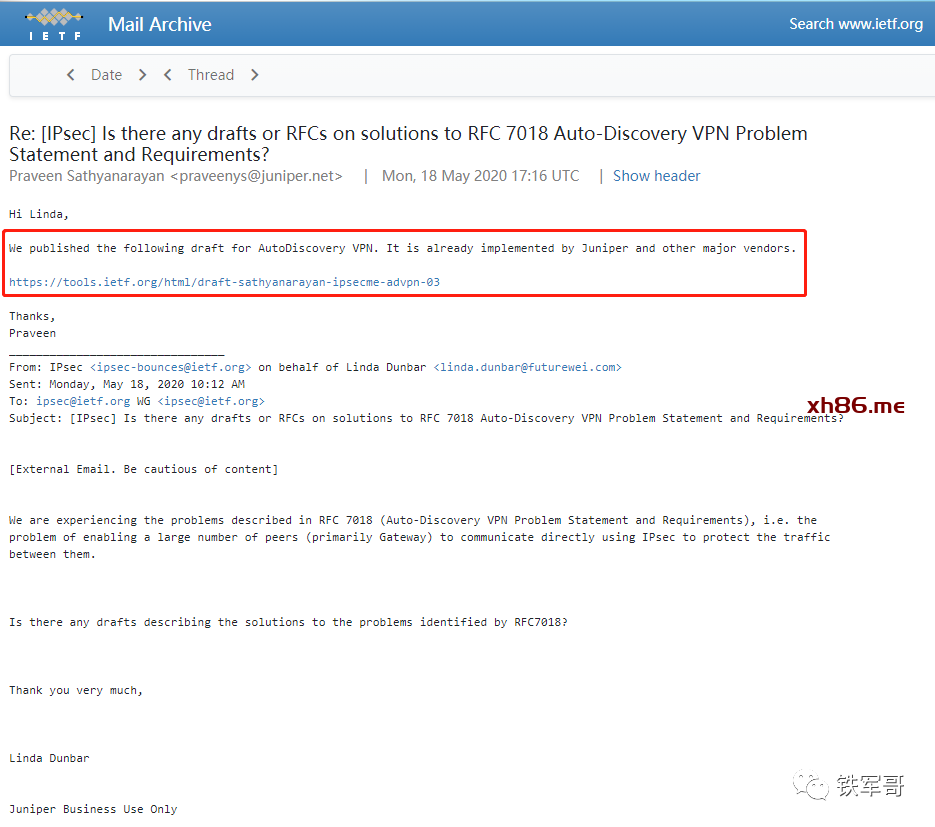

从IETF的交互邮件中我们可以看到，目前ADVPN的协议结构还只是草案，并且已经于2014年4月份过期了。但是邮件介绍到了Juniper是方案的主要起草厂商，并且已经完成规模化应用。理论上讲，应该用Juniper的设备来验证，才是最科学的，但是能力有限，只能用华三的了。
华三官网介绍，ADVPN是一种基于VAM（VPN Address Management，VPN地址管理）协议的动态VPN技术，在企业网各分支机构使用动态地址接入公网的情况下，可以利用ADVPN在各分支机构间建立VPN。
支持就行了，就可以做实验了。
在Hub-Spoke的组网方式下，数据通过Hub-Spoke隧道进行转发。VAM服务器负责管理、维护各个节点的信息，并兼顾对VAM客户端的认证管理。Spoke与Hub之间建立永久的ADVPN隧道。
创建一个新的ISP域advpn，配置AAA方案为local，并将域advpn配置为默认域。
#domain advpnauthentication advpn local#domain default enable advpn
创建3个新的本地用户，类型为advpn。
#local-user HUB class networkpassword simple HUBservice-type advpn#local-user SPOKE1 class networkpassword simple SPOKE1service-type advpn#local-user SPOKE2 class networkpassword simple SPOKE2service-type advpn
创建ADVPN域ADVPN，创建Hub组HUB，并指定Hub组内Hub和Spoke的IPv4私网地址。
#vam server advpn-domain ADVPN id 1hub-group HUBhub private-address 10.10.10.1spoke private-address range 10.10.10.0 10.10.10.255
配置VAM Server的预共享密钥为ADVPN，对VAM Client进行CHAP认证，并开启该ADVPN域的VAM Server功能。
#vam server advpn-domain ADVPN id 1simple ADVPNchapserver enable
创建VAM Client HUB，配置VAM Client所属的ADVPN域为ADVPN，配置VAM Client的预共享密钥、认证用户名和密码。配置VAM Server的IP地址，并使能VAM Client功能。
#vam client name HUBADVPNserver primary ip-address 15.1.1.5simple ADVPNuser HUB password simple HUBclient enable
配置IKE框架。
#ike keychain ADVPNpre-shared-key address 0.0.0.0 0.0.0.0 key simple ADVPN#ike profile ADVPNkeychain ADVPN
配置IPsec安全框架。
#ipsec transform-set ADVPNencapsulation-mode transportesp encryption-algorithm des-cbcesp authentication-algorithm sha1#ipsec profile ADVPN isakmptransform-set ADVPNike-profile ADVPN
配置私网的OSPF路由信息。
#ospf 1area 0.0.0.0network 10.10.10.0 0.0.0.255network 22.1.1.0 0.0.0.255
配置GRE封装的IPv4 ADVPN隧道接口Tunnel1。
#interface Tunnel1 mode advpn greip address 10.10.10.1 255.255.255.0ospf network-type p2mpsource GigabitEthernet0/0tunnel protection ipsec profile ADVPNvam client HUB
创建VAM Client SPOKE1，配置VAM Client所属的ADVPN域为ADVPN，配置VAM Client的预共享密钥、认证用户名和密码。配置VAM Server的IP地址，并使能VAM Client功能。
#vam client name SPOKE1ADVPNserver primary ip-address 15.1.1.5simple ADVPNuser SPOKE1 password simple SPOKE1client enable
配置IKE框架。
#ike keychain ADVPNpre-shared-key address 0.0.0.0 0.0.0.0 key simple ADVPN#ike profile ADVPNkeychain ADVPN
配置IPsec安全框架。
#ipsec transform-set ADVPNencapsulation-mode transportesp encryption-algorithm des-cbcesp authentication-algorithm sha1#ipsec profile ADVPN isakmptransform-set ADVPNike-profile ADVPN
配置私网的OSPF路由信息。
#ospf 1area 0.0.0.0network 10.10.10.0 0.0.0.255network 33.1.1.0 0.0.0.255
配置GRE封装的IPv4 ADVPN隧道接口Tunnel1。
#interface Tunnel1 mode advpn greip address 10.10.10.2 255.255.255.0ospf network-type p2mpsource GigabitEthernet0/0tunnel protection ipsec profile ADVPNvam client SPOKE1
配置和SPOKE1配置相似，直接上配置。
#vam client name SPOKE2ADVPNserver primary ip-address 15.1.1.5simple ADVPNuser SPOKE2 password simple SPOKE2client enable#ike keychain ADVPNaddress 0.0.0.0 0.0.0.0 key simple ADVPN#ike profile ADVPNkeychain ADVPN#ipsec transform-set ADVPNtransportesp encryption-algorithm des-cbcesp authentication-algorithm sha1#ipsec profile ADVPN isakmpADVPNADVPN#ospf 1area 0.0.0.0network 10.10.10.0 0.0.0.255network 44.1.1.0 0.0.0.255#interface Tunnel1 mode advpn greip address 10.10.10.3 255.255.255.0ospf network-type p2mpsource GigabitEthernet0/0tunnel protection ipsec profile ADVPNvam client SPOKE2

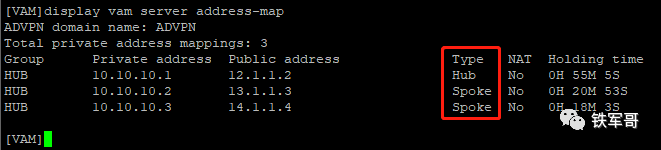

显示注册到主VAM Server的所有VAM Client的IPv4私网地址映射信息，可以看到HUB和SPOKE设备对应的隧道接口地址、公网地址、角色等信息。

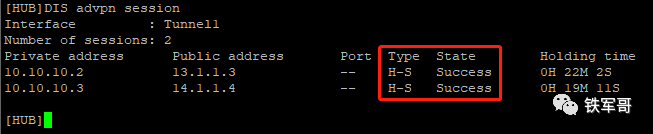

显示HUB上的IPv4 ADVPN隧道信息，可以看到类型是H-S，说明本端是HUB角色，对端是SPOKE角色。

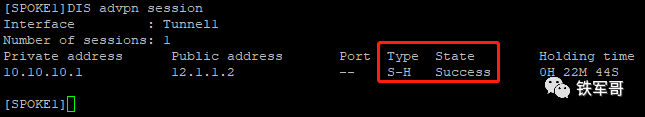

显示SPOKE1上的IPv4 ADVPN隧道信息，可以看到类型是S-H，说明本端是SPOKE角色，对端是HUB角色。

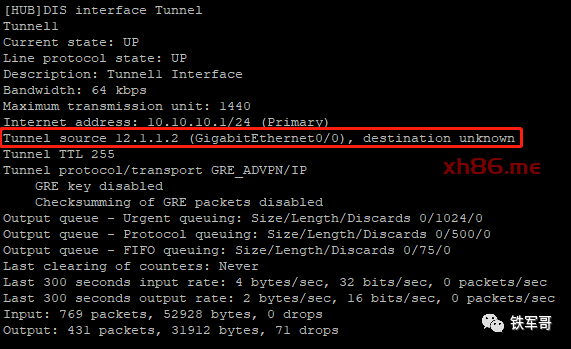

查看隧道接口状态。

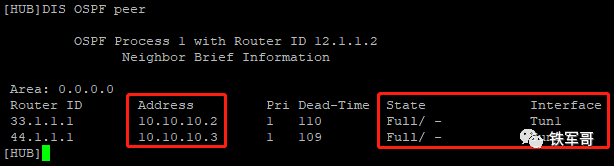

查看OSPF邻居状态，邻居状态建立正常。

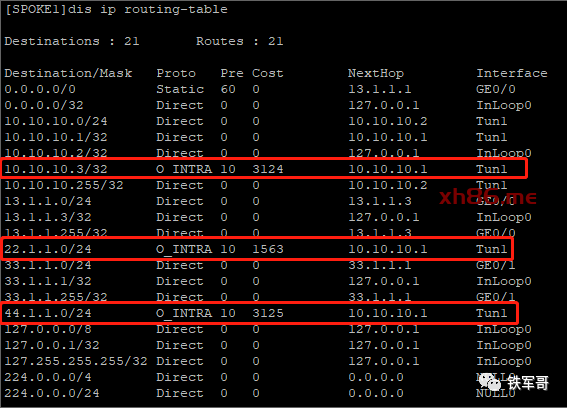

查看SPOKE1设备路由，已经通过OSPF学习到了HUB和SPOKE2的私网路由。

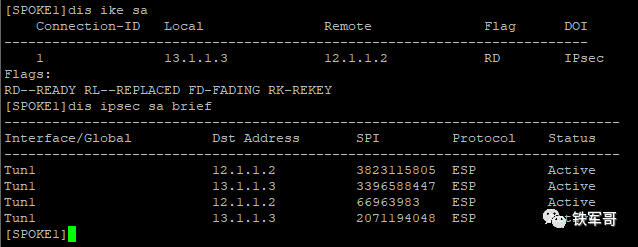

查看SPOKE1建立的IKE SA和IPsec SA信息，可以看到，隧道只存在于HUB和SPOKE1之间。

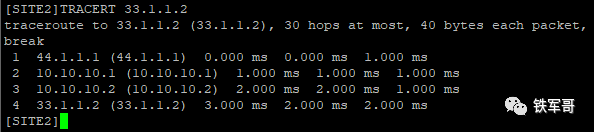

从SITE2追踪到SITE1的路径信息，可以看到，流量先到达网关SPOKE2，再到达HUB，再到达SPOKE1，最后到达SITE2，符合Hub-Spoke模型的转发路径，即：Spoke之间不能建立隧道直接通信，只能通过Hub转发数据。
